PREZENTARE GENERALĂ

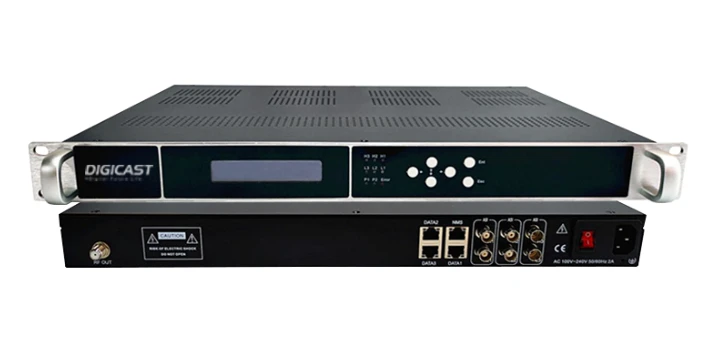

Modulatorul IP-to-RF seria DMB-5100E este o soluție de procesare audio și video nou dezvoltată, rentabilă, adaptată pentru construcția front-end de televizoare digitale. Dezvoltat de echipa noastră profesionistă de cercetare și dezvoltare, acest produs integrează tehnologii de înaltă performanță de recepție a semnalului, procesare flux și modulare digitală pentru a oferi performanțe stabile și eficiente la un cost optimizat.
Conceput pentru a face legătura între transmisia media IP și rețelele tradiționale de distribuție RF, această serie acceptă conținut multimedia transmis prin coloana vertebrală IP, rețele din zona metropolitană și platforme CDN, apoi convertește și modulează în mod profesional programele în semnale RF digitale standard. Aceste semnale modulate pot fi transmise fără probleme prin rețele de cablu coaxial, precum și prin sisteme de televiziune terestre și prin cablu, compatibile cu standardele DVB-T, ATSC, ISDB-T și DVB-C.
Găzduit într-un șasiu all-in-one compact, extrem de integrat, dispozitivul acceptă protocoale de intrare bogate și diverse pentru a se adapta la diverse surse moderne de streaming. Prin interfața sa Gigabit Ethernet, poate primi fluxuri de transport IP în mai multe formate principale, inclusiv RTMP, HTTP, RTSP, HLS și SRT. O a doua interfață fizică de rețea oferă 3 canale de intrare UDP/RTP independente și 8 canale de ieșire MPTS UDP/RTP, care acceptă programarea flexibilă și distribuția mai multor fluxuri de programe.
CARACTERISTICA
Dispozitivul este echipat cu trei porturi de date Gigabit Ethernet atât pentru intrarea cât și pentru ieșire IP. Acceptă fluxuri RTMP, HTTP, RTSP, HLS și SRT prin DATA1, precum și fluxuri UDP/RTP prin DATA3. Opt ieșiri MPTS prin UDP/RTP sunt disponibile prin interfața DATA2. Poate primi sute de fluxuri IP, efectua replexare, replexare și personalizare42. DVB-T, ATSC sau ISDB{-T semnale RF cu mai multe canale-, permițând distribuirea a sute de programe de-definiție standard și de-înaltă definiție prin rețele coaxiale sau terestre. Sunt furnizate configurații de ieșire RF flexibile, inclusiv 8, 12, canale,{17}BDV,{17}2} ISDB-T și DTMB sau canale 16/32 QAM pentru DVB-C. Panoul frontal are lumini indicatoare L1, L2, L3, H1, H2 și H3 pentru monitorizarea a șase intrări ASI. Operațiunile de multiplexare și modulație sunt integrate într-o singură unitate. O interfață web permite accesul la distanță și permite o gestionare convenabilă a accesului de la distanță, o interfață de actualizare a canalelor. la 180 PID-uri cu funcționalitate completă de remapare PID. Unitatea oferă performanțe de modulare remarcabile, cu umeri spectrale ascuțite și o valoare MER de nu mai puțin de 37 dB. Dispune de un consum redus de energie și stabilitate ridicată, cu un timp mediu între defecțiuni de peste 50.000 de ore.
APLICARE
|
Diverse sisteme de difuzare DTV |
Mall Info și TV corporativă |
|
Divertisment acasă |
Monitorizare industrială și supraveghere HD |
|
Campus TV și Live Sports |
Apartament, Casă privată |
|
Radiodifuziunea publică |
Restaurant, Yacht, Club și Resort |
|
Hotel și spital TV |
Dispozitiv mobil pentru autostrăzi și căi ferate |
|
Muzeu, Teatru și Cinema, Gimnaziu |
Aeroport, Gara |
|
Distribuție HDTV |
Publicitate în Square și așa mai departe |
MODULARE DVB-C
Canal:16/32*DVB-C non-frecvență adiacentă ieșire RF
Gama de frecvență: 96~864MHz, 1Khz un pas
MER Mai mare sau egal cu 37 dB
Rata simbolului: 5 ~ 7 Mbaud
Ajustare totală a nivelului de ieșire -35~-5dBm cu un pas de 0,1 dB
Standard DVB-C (J83.A, J83.B, J83.C)
|
Purtător |
Anexa A |
Anexa B |
Anexa C |
|
|
Constelaţie (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Lățimea de bandă (Mhz) |
8 |
6 |
6 |
6 |
|
Rata simbolului (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Tag-uri populare: IP rf digital modulator, China ip rf digital modulator producatori, furnizori, fabrica
Specificații
Intrare tuner FTA
Tuner DVB-T/T2
Gama de frecvente: 30MHz-1000Mhz
Lățimea de bandă: 6Mhz, 7Mhz, 8Mhz
Nivel: -87 ~ -20dBm
Constellation: QPSK, 16QAM, 64QAM, 256QAM (doar DVB-T2)
Demodulare FEC: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Interval de gardă: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
Tuner ISDB-T/Tb
Interval de frecvență de intrare: 30 ~ 900MHz
Lățime de bandă: 6 MHz
Constelație: DQPSK, QPSK, 16QAM, 64QAM
Intercalare: 0, 4, 8, 16
Interval de gardă: 1/32, 1/16, 1/8, 1/4
Mod de transmisie: 2K, 4K, 8K (FFT)
FEC (Rata de cod): 1/2, 2/3, 3/4, 5/6, 7/8
Tuner DVB-C
Interval de frecvență de intrare: 110 ~ 862MHz
DVB-C (J83.A, J83.C,NU Anexa B)
Transportator: Anexa A, Anexa C
Constelație (QAM): 16, 32, 64, 128, 256, 64/256
Lățime de bandă (Mhz): 8, 6
Rata simbolului ( Mbaud): 5-7, 4,2-5,3
Interfață tuner: tip conector F-femă
Tuner DVB-S/S2/S2X
Frecvența de intrare: 950-2150Mhz
Rata simbolurilor: 1~54MSps (DVB-S QPSK)
1~60MSps (DVB-S2/S2X QPSK)
1~60MSps (DVB-S2/S2X 8PSK)
1~58MSps (DVB-S2/S2X 16APSK)
1~55MSps (DVB-S2/S2X 32APSK)
1~34MSps (DVB-S2/S2X 64APSK)
Puterea semnalului: -65 ~ -25dBm
Jumătate de umplere SyQuest Baseband (factor de rulare):
0,35 pentru DVB-S
0,15 până la 0,35 pentru DVB-S2
0,05 până la 0,35 pentru DVB-S2X
demodulare FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S{2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S{2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S{2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)
Modul de demodulare: QPSK, 8PSK, 16APSK, 32APSK (doar DVB-S2)
Selectarea polarității LNB: Vol 0, 13V, 18V Selectabil
Ton de selecție a benzii LNB: 0/22Khz selectabil
Impedanta de intrare: 75 Ω
FEC (Rata de cod): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: compatibil cu DiSEqC 2.0
ATSC Tuner
Interval de frecvență: 50–860 MHz
Specificație cheie de referință: ATSC A/53
Nivel de intrare: de la -34 la +40 dBmV
Constelația: 8-VSB
Lățime de bandă: 6 Mhz
Opțiune de ieșire RF de modulare
Modulație (4/8*RF DVB-T/ASTC/ISDB-T sau 16/32 DVB{-C pentru opțiune)
Conector: 1 port, tip F-, 75Ω
Pierdere de retur la ieșire: 14 dB
MER Mai mare sau egal cu 40 dB
Nivel de ieșire RF: -20 ~ 0dbm, pas de 0,1db
Număr de canal RF: 4/8
Modul de modulare: DVB-C, DVB-T, ATSC, ISDB-T, opțiunea DTMB
Modulație DVB-T
Canal: DVB-T frecvențe adiacente
Standard de modulare: EN300744
Gamă de frecvență: 50-960Mhz, 1Khz un pas
Standard de modulare: EN300744
Lățime de bandă: 6M, 7M, 8M
Mod FFT: 2K, 8K
Constelație: QPSK, 16QAM, 64QAM
Interval de gardă 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Rata de biți TS<31 Mbit/s
Modulația ATSC-T
Canal: 8VSB frecvențe adiacente
Constelație: 8VSB
Gama de frecvente: 50-960Mhz, 1Khz un pas
Constelație: 8VSB
Rata de biți TS<19 Mbit/s
MER Mai mare sau egal cu 40 dB
Modulație DVB-C (opțiune de ieșire DVB{-C 16 sau 32)
16* MODULAȚIE de ieșire DVB-C
Canal: 16*DVB-C frecvență adiacentă ieșire RF
Gama de frecvențe: 50 ~ 960MHz, 1Khz un pas
Interval de lățime de bandă 192 Mhz între frecvența de început și frecvența de sfârșit, setați frecvența 16 în intervalul de lățime de bandă de 192 Mhz
MER Mai mare sau egal cu 40 dB
Rata simbolului: 5 ~ 7 Mbaud
ajustarea nivelului total de ieșire -35~-5dBm cu un pas de 0,1 dB
DVB-C standard J83.A (DVB-C, J83.B, J83.C)
Constelație (QAM): 16,32,64,128, 256
|
Purtător |
Anexa A |
Anexa B |
Anexa C |
|
|
Constelaţie (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Lățimea de bandă (Mhz) |
8 |
6 |
6 |
6 |
|
Rata simbolului (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* MODULARE DVB-C ieșire
Canal: 32*DVB-C non-frecvență adiacentă ieșire RF
Gama de frecvență: 96~864MHz, 1Khz un pas
Gama de lățime de bandă 768 Mhz, punctele de frecvență pot fi utilizate flexibil în intervalul de lățime de bandă
MER Mai mare sau egal cu 40 dB
Rata simbolului: 5 ~ 7 Mbaud
ajustarea nivelului total de ieșire -35~-5dBm cu un pas de 0,1 dB
DVB-C standard J83.A (DVB-C, J83.B, J83.C)
|
Purtător |
Anexa A |
Anexa B |
Anexa C |
|
|
Constelaţie (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Lățimea de bandă (Mhz) |
8 |
6 |
6 |
6 |
|
Rata simbolului (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modulație ISDB-T
Canal: frecvență ISDB-T
Gama de frecvente: 50-960Mhz, 1Khz un pas
ISDB-T standard ARIB STD-B31
Constelație: DQPSK, QPSK, 16QAM, 64QAM
Interval de gardă: 1/32, 1/16, 1/8, 1/4
Mod de transmisie: 2K, 4K, 8K
Tarif cod: 1/2, 3/4, 5/6, 7/8
Lățime de bandă: 6 MHz
Rata de biți TS<21 Mbit/s
MER Mai mare sau egal cu 40 dB
Standard DTMB GB20600-2006
Constelație: 4QAM, 16QAM, 32QAM, 64QAM
Rata codului: 0,4, 0,6, 0,8
Interval de gardă: 420, 595, 945 IONI
Multiplexarea
Remapping PID maxim 180 de intrare pe canal
Remaparea PID automat sau manual
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Inserție
Ajustare PCR precisă
Numere maxime: 4 sau 8 mux pentru RF și 1 mux pentru 1*MPTS
ASI I/O
DVB-ASI: 2 * intrare ASI și 2 * ieșire ASI, una pentru backup, 75Ω, BNC, 188 de octeți
MPEG-2: TS peste DVB-ASI (EN 50083-9)
ASI Selectable out: oglindă a unui MPTS
Ieșire flux IP I/O
IP I/O
Port RJ45: Port 100/1000M GbE, 1 * port DATE utilizat pentru intrare și ieșire
Ieșire IP: 1 * MPTS și 127 * SPTS Ieșire IP UDP/RTP (4 * ieșire RF)
8*MPTS&512*SPTS când 8*RF out
Intrare IP: 128*MPTS/SPTS UDP/IP
TS prin UDP, unicast și multicast streaming TS prin IP
Sistem
Interfață de configurare: web-
Upgrade de la distanță: prin rețea
Conector: RJ45, interfață Ethernet 10/100M
