Prezentare generală
Modulatorul DMB-5100E Series IP To RF este proiectat pentru a prelua conținutul furnizat printr-o coloană IP sau un sistem CDN și pentru a modula programarea pe semnalul RF digital pentru distribuție prin transmisia ISDB-T. Acest articol este un simplu dispozitiv utilitar all-in-one care adună fluxuri de transport IP în UDP/RTP prin 3 porturi de date GigE, fiecare port de date acceptă 128 * IP (SPTS/MPTS), acceptă și 6 * intrări ASI, apoi modulează IP și ASI în 16 * ISDB-T sau 24 ISDB-T sau 8 ISDB-T Ieșire de purtători RF non-adiacente pentru Japonia/America de Sud Chile/Brazilia/Peru/Bolivia, Piața Argentina.
Caracteristici:
Performanță puternică de modulare---Iinclude 3 porturi Gigabit Ethernet DATA pentru intrare IP, fiecare port de date suportă 128*IP (SPTS/MPTS) UDP, RTP și Unicast/Multicast
Operatori multi-RF pentru sute de programe---Primiți până la sute de fluxuri IP, scoateți până la 16/8/24
ISDB-T Frecvențe RF multicanal cu capacitatea de a distribui sute de programe SD HD prin transmisie coaxială/terestră
Eficiență ridicată pentru utilizarea punctului de frecvență-16/24/8 Ieșire de frecvență non-adiacentă pentru utilizarea pe deplin a surselor punctuale de frecvență, ieșire RF de frecvență non-adiacentă, interval de frecvență: 96 ~ 864MHz,
interval de lățime de bandă 768 Mhz, punctele de frecvență pot fi utilizate flexibil în intervalul de lățime de bandă
Tag-uri populare: Modulator isdb-t, China producatori de modulatoare isdb-t, furnizori, fabrica
Specificații

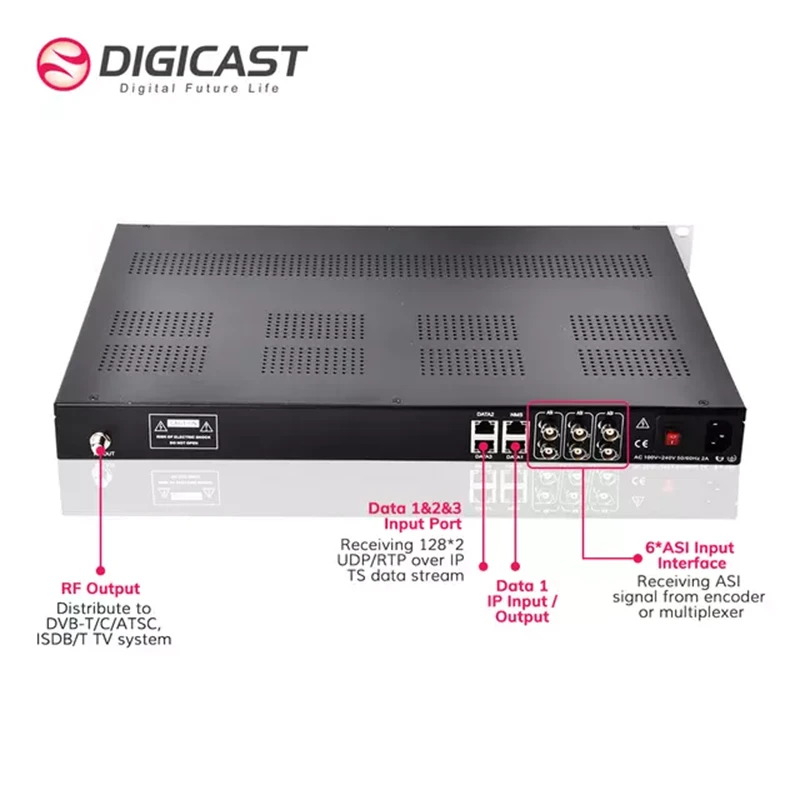

Intrare IP Stream
Suport 128 * IP Streaming intrare SPTS/MPTS UDP/RTP fiecare port, total 3 * porturi Gigabit (DATA1/DATA2/DATA3)
Port Ethernet Transport Protocol TS prin UDP / RTP unicast și multicast, IGMP V2/V3
Rata de transmisie Max 800Mbps pentru fiecare intrare
Intrare flux ASI
Suport: 6 * intrare ASI
Conector: BNC mamă, 75Ω
Nivelul semnalului: 200-800mVp-p
Lungimea pachetului: 188 octeți
Rată de biți maximă: pe port Mai mică sau egală cu 100 Mbps
Modulație de ieșire RF
Modulația ISDB-T
Ieșire RF ISDB-T: 16 * ieșire RF cu frecvență neadiacentă ISDB-T,
Gama de frecvență: 96~864MHz, 1Khz un pas
Standard ISDB-T ARIB STD-B31
Constelație: DQPSK, QPSK, 16QAM, 64QAM
Interval de gardă: 1/32, 1/16, 1/8, 1/4
Mod de transmisie: 2K, 4K, 8K
Tarif cod: 1/2, 3/4, 5/6, 7/8
Lățime de bandă: 6 MHz
Rata de biți TS<21 Mbit/s
MER Mai mare sau egal cu 40 dB
ajustarea nivelului total de ieșire {{0}}~-5dBm cu un pas de 0,1 dB
Ieșire IP Stream
Suport: 8*IP (MPTS/SPTS) UDP/RTP ieșire de la DATA 1Port
Multiplexarea
Suportă până la 180 PID-uri pe canal cu remapare PID (manuală sau automată)
Ajustare PCR precisă
Capabil de inserție PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT
Control si Monitorizare
Interfață de configurare: bazată pe web
La distanță: upgrade prin rețea
Conector: interfață Ethernet RJ45,100M/1000M
Fizica si Putere
Tensiune 110~220V
Consum: 18~20W
Temperatura de funcționare: 0~50 de grade
Dimensiuni: 483mm(l)*360mm(d)*44.5mm(h)
Greutate: 7 kg/buc
